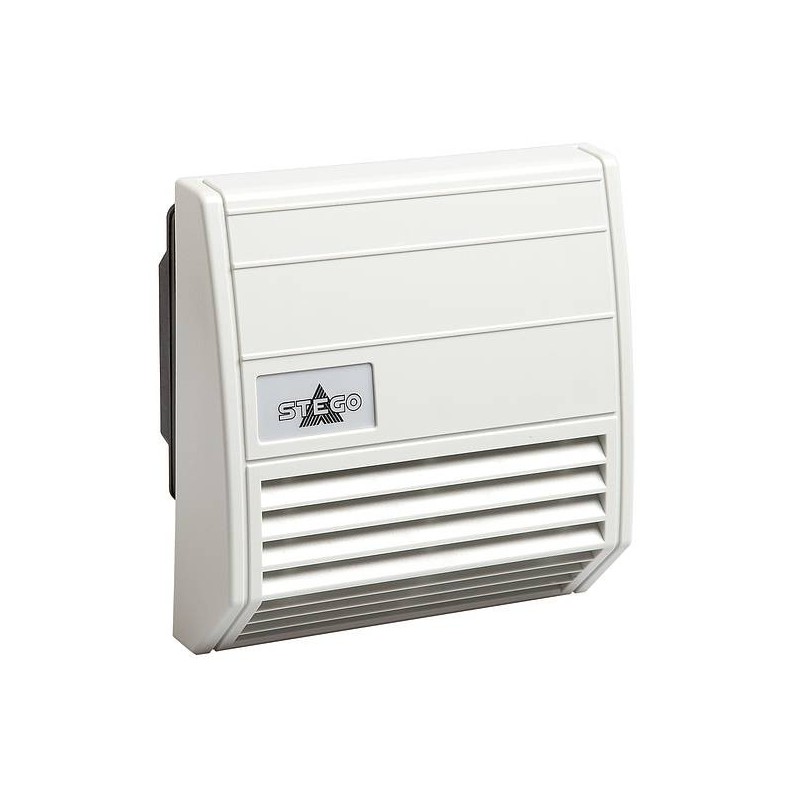

Mřížka s filtrem EF 118, 11801.1-00, 125x125mm, EMC verze

Montáž

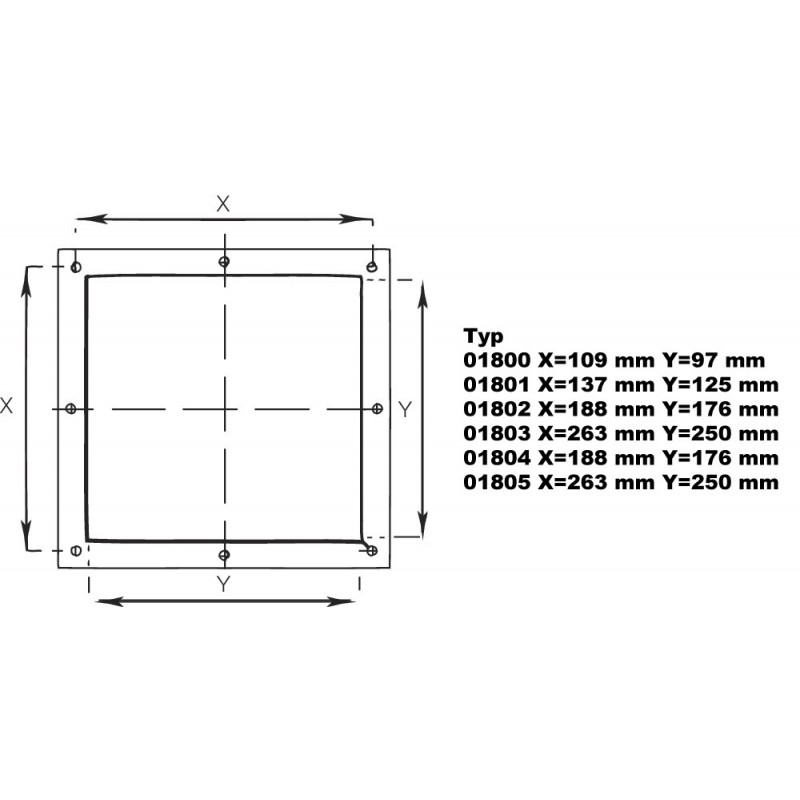

1. Vyřízněte otvor ve skříni. Při použití EMC ventilátoru je nutné očistit na kov pouze hranu řezu příslušného otvoru. Vytvoří se pak rychlý a bezpečný kontakt bez poškození laku na stranách skříně.

2. Odstraňte fólii dvojstranné lepicí pásky, která je nalepena na rámu ventilátoru a přiložte rám do připraveného otvoru. Páska slouží také jako těsnění mezi rámem ventilátoru a stěnou skříně. Rám je nyní trvale upevněn na skříni. Ve zvláště náročném prostředí je možné rám ventilátoru navíc upevnit šrouby do připravených montážních otvorů.

3. Připojte ventilátor pomocí rychlosvorky, zasuňte jej do montážního rámu a upevněte dvěma šrouby.

4. Vložte filtr a nasaďte kryt. Hotovo! Při výměně filtru nebo ventilátoru vytáhněte kryt ventilátoru ven k sobě, filtr i ventilátor jsou přístupné z vnější strany!
