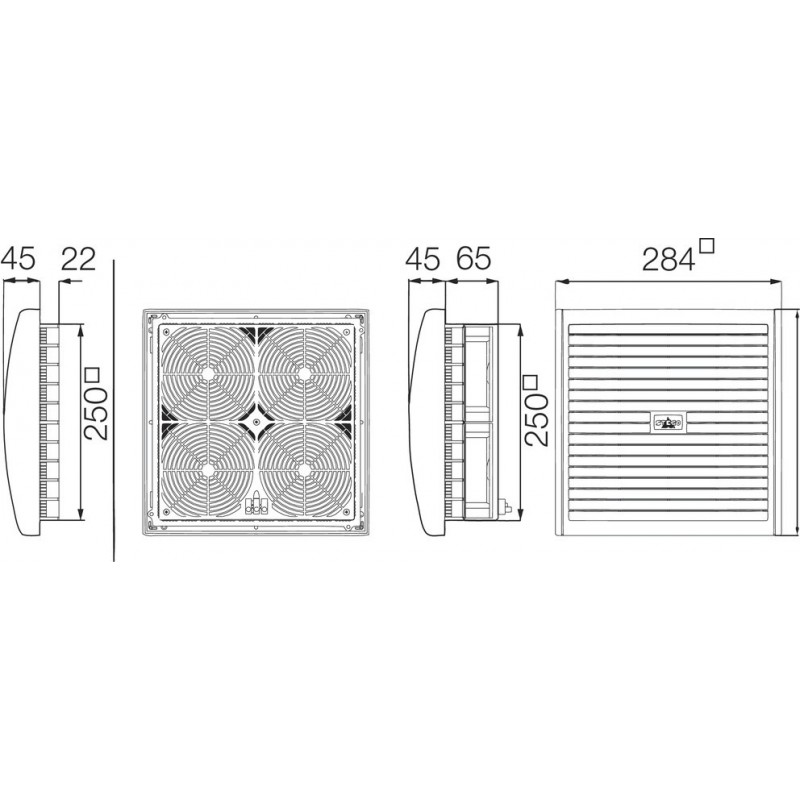

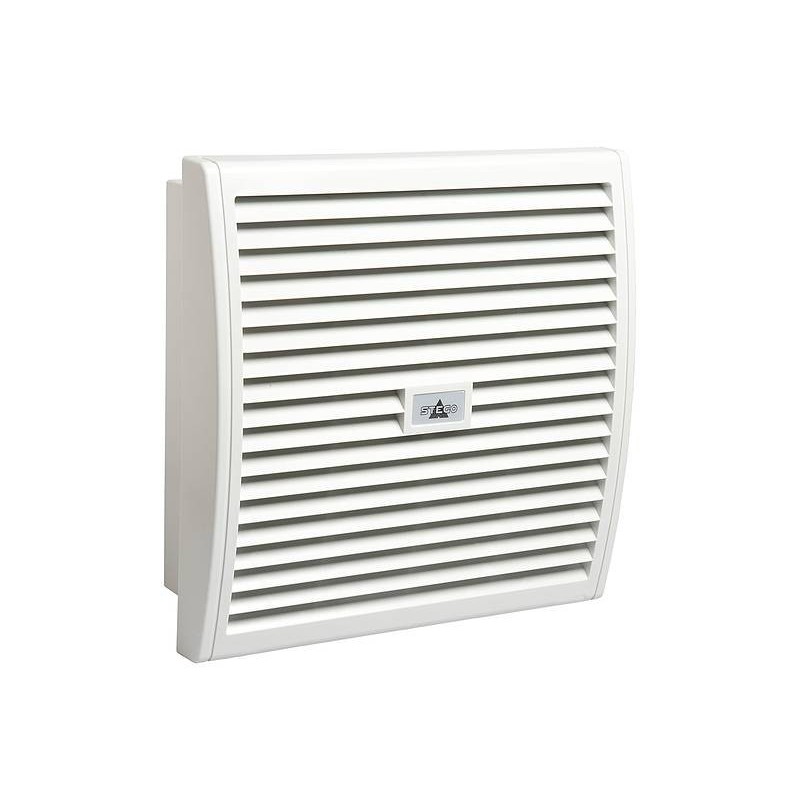

Mřížka a ventilátor s filtrem FF 018, 01803.1-00, EMC verze, 4 ventilátory

Ventilátory s filtrem STEGO mají speciální tvar pro dosažení co nejtiššího chodu při zachování velkého objemu proudícího vzduchu. Umístění lamel brání pronikání vody a prachu. Výměnu filtru nebo výměnu ventilátoru je možné provádět z vnější strany skříně, a není tak nutné vypínat zařízení kvůli údržbě ventilátoru. Verze EMC má vysoký stupeň odstínění díky pásku s pružinovými kontakty, který zajišťuje vodivé spojení mezi otvorem ve skříni a montážním rámem. Nezbytné montážní otvory jsou proto účinným způsobem „uzavřeny“ proti vlivu vysokých kmitočtů (HF).

Pro zajištění optimální funkce instalujte ventilátor s filtrem ve spodní části skříně. Do horní části instalujte výstupní filtr pro odvod vzduchu. Všechny ventilátory mají UL schválení a jsou odolné proti UV záření.



Montáž
1. Vyřízněte otvor ve skříni. Při použití EMC ventilátoru je nutné očistit na kov pouze hranu řezu příslušného otvoru. Vytvoří se pak rychlý a bezpečný kontakt bez poškození laku na stranách skříně.

2. Odstraňte fólii dvojstranné lepicí pásky, která je nalepena na rámu ventilátoru a přiložte rám do připraveného otvoru. Páska slouží také jako těsnění mezi rámem ventilátoru a stěnou skříně. Rám je nyní trvale upevněn na skříni. Ve zvláště náročném prostředí je možné rám ventilátoru navíc upevnit šrouby do připravených montážních otvorů.

3. Připojte ventilátor pomocí rychlosvorky, zasuňte jej do montážního rámu a upevněte dvěma šrouby.

4. Vložte filtr a nasaďte kryt. Hotovo! Při výměně filtru nebo ventilátoru vytáhněte kryt ventilátoru ven k sobě, filtr i ventilátor jsou přístupné z vnější strany!

Typ	01800	01801	01802	01804	01803	01805
Objem vzduchu bez filtru	21 m³/h	55 m³/h	102 m³/h	200 m³/h	300 m³/h	550 m³/h
Objem vzduchu s filrem	16 m³/h	42 m³/h	68 m³/h	125 m³/h	230 m³/h	315 m³/h
Běžná spotřeba	80 mA	100 mA	100 mA	320 mA	400 mA	300 mA
Příkon	13 W	15 W	15 W	45 W	60 W	64 W
Průměrná hladina hluku*	31 dB (A)	40 dB (A)	39 dB (A)	60 dB (A)	45 dB (A)	60 dB (A)
Hmotnost	540 g	1 kg	1.9 kg	3.5 kg	3.3 kg	2.8 kg

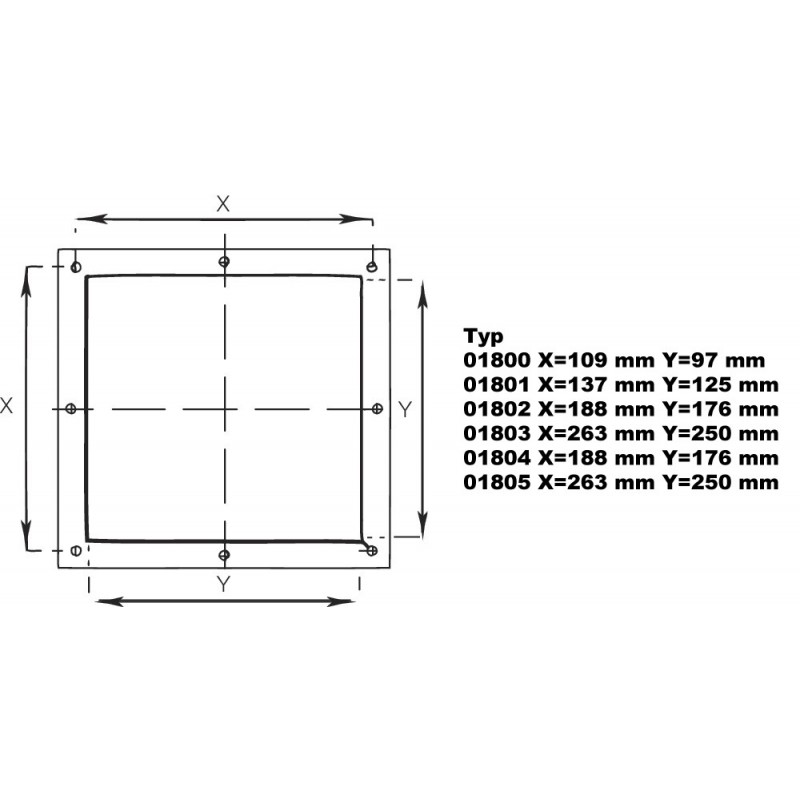

Příprava montážních otvorů	97x97 mm +0.4	125x125 mm +0.4	176x176 mm +0.4	176x176 mm +0.4	250x250 mm +0.4	250x250 mm +0.4
Provozní teplota	-30 °C až +70 °C	-30 °C až +70 °C	-30 °C až +70 °C	-30 °C až +70 °C	-30 °C až +70 °C	-30 °C až +70 °C
Provozní napětí**	220-230V AC, 50 Hz	220-230 V AC, 50 Hz	220-230 V AC, 50 Hz	220-230 V AC, 50 Hz	220-230 V AC, 50 Hz	220-230 V AC, 50 Hz
Životnost	50,000 h při +25 °C
Třída krytí	IP54 se standardním filtrem G4. (IP55 s filtrem F5)
Barva RAL 7035
* Vzdálenost 1 m. DIN EN ISO 9614-2. **Jiná napětí na dotaz.
