Optický snímač WTB27-3P2461

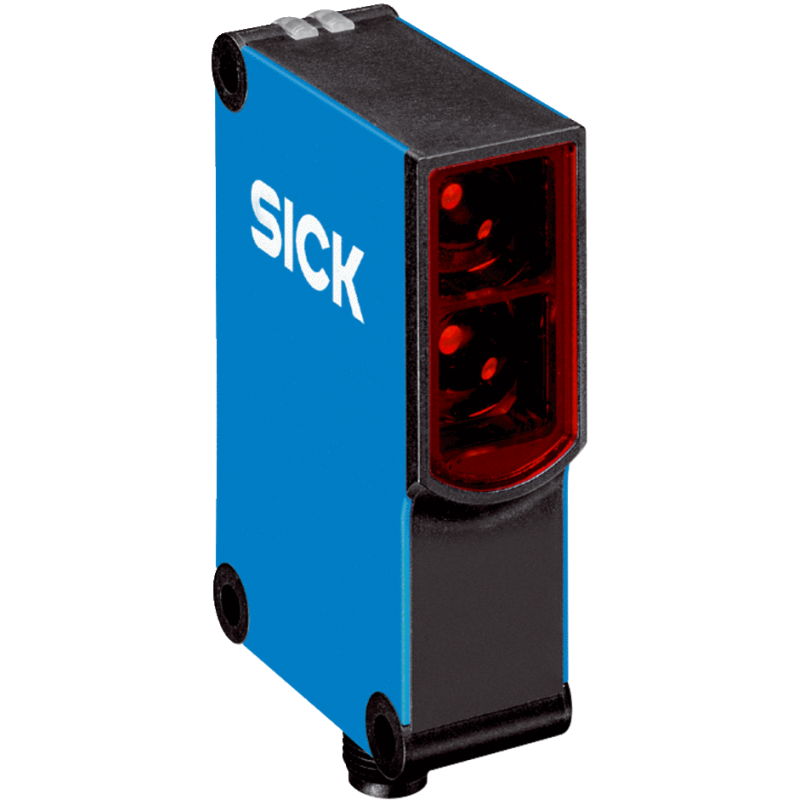

Optický snímač WTB27-3P2461 Zobrazit větší
* obrázek má pouze ilustrační charakter

Nové zboží

Skladem u dodavatele

Dodání do 3-5 pracovních dnů

5077

Napětí: 10-30V DC, spínací vzdálenost: 30-2000mm, výstup: PNP, vysílač světla: PinPoint LED, připojení: konektor M12

Více informací

5 077 Kč
6 143 Kč (s DPH)

Poptávka zboží
Optický snímač WTB27-3P2461

Optický snímač WTB27-3P2461

Napětí: 10-30V DC, spínací vzdálenost: 30-2000mm, výstup: PNP, vysílač světla: PinPoint LED, připojení: konektor M12

* Povinná pole

  nebo  Zrušit

Více informací
Princip senzoru/detekceReflexní světelný snímač, Zaclonění pozadí
Rozměry (Š x V x H)24,6 mm x 80,6 mm x 54 mm
Provedení pouzdra (výstup světla)Ve tvaru kvádru
Snímací vzdálenost max.30 mm ... 2.000 mm 1)
Snímací dosah100 mm ... 2.000 mm
Druh světlaViditelné červené světlo
Vysílač světlaPinPoint LED 2)
Velikost světelného bodu (vzdálenost)Ø 12 mm (800 mm)
Vlnová délka660 nm
NastaveníPotenciometr
potenciometr
  • 1) Snímaný materiál s odrazivostí 90 % (vztaženo ke standardní bílé podle normy DIN 5033).
  • 2) Průměrná životnost: 100 000 h při TU = +25 °C.
Napájecí napětí10 V DC ... 30 V DC 1)
Zbytkové vlnění≤ 5 Vss2)
Odběr proudu≤ 35 mA 3)
Spínací výstupPNP
Spínací funkceAntivalentní
Způsob spínáníSpínání na světlo/tmu
Napětí signálu PNP HIGH/LOWCca UV –2,5 V / 0 V
Výstupní proud Imax.≤ 100 mA
Doba odezvy≤ 1,5 ms 4)
Spínací frekvence350 Hz 5)
Způsob připojeníKonektor M12, 4pinový
Ochranné okruhy

A 6)

B 7)

C 8)

Třída ochranyII 9)
Hmotnost100 g
Materiál pouzdraABS
Materiál, OptikaUmělá hmota, PMMA
KrytíIP69K
Teplota okolí provoz–40 °C ... +60 °C
Teplota okolí sklad–40 °C ... +75 °C
UL-File č.NRKH.E181493 & NRKH7.E181493
  • 1) Limitní hodnoty, ochrana při zkratu v síti max. 8A.
  • 2) Nesmí přesáhnout horní ani dolní mez tolerance Uv.
  • 3) Bez zatížení.
  • 4) Doba průchodu signálu s odporovou zátěží.
  • 5) Při poměru světla a tmy 1:1.
  • 6) A = UV připojení chráněná proti přepólování.
  • 7) B = vstupy a výstupy chráněné proti přepólování.
  • 8) C = potlačení rušivého impulzu.
  • 9) Jmenovité napětí: 50 V DC.
