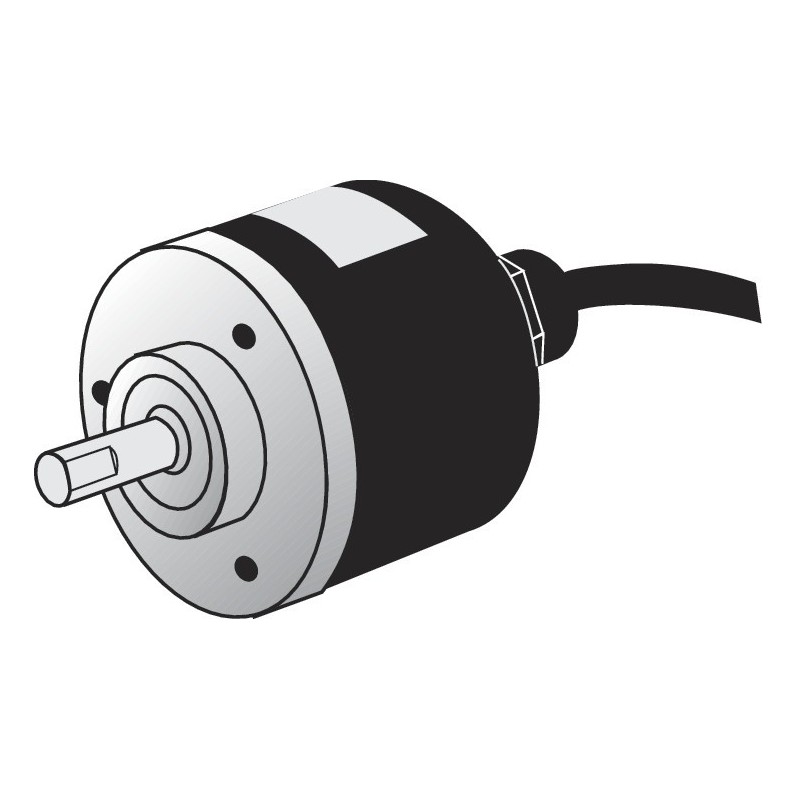

Inkrementální snímač E50S8-20003T24

Zobrazit větší

* obrázek má pouze ilustrační charakter

Poslat příteli
Poslat příteli
Inkrementální snímač E50S8-20003T24
Průměr hřídelky: 8mm, rozlišení (p/ot): 2000 p/ot, výstupní signály: A/B/Z (standard), zapojení výstupu: univerzální výstup (totem), napájecí napětí: 12-24V DC+5%
^*Jmeno vašeho přítele:
^*E-mail vašeho přítele:
^* Povinná pole
nebo Zrušit

Nové zboží

Skladem u dodavatele

Dodání do 3-5 pracovních dnů

Kód skladu: 3085

Průměr hřídelky: 8mm, rozlišení (p/ot): 2000 p/ot, výstupní signály: A/B/Z (standard), zapojení výstupu: univerzální výstup (totem), napájecí napětí: 12-24V DC+5%

Více informací

Více informací
Zákazníci také zakoupili
Ostatní produkty ve stejné kategorii

Více informací

Rozlišení (p/ot)		15, 20, 23, 25, 30, 35, 40, 45, 50, 60, 75, 100, 120, 150, 192, 200, 240, 250, 256, 300 360, 400, 500, 512, 600, 800, 1000, 1024, 1200, 1500, 1800, 2000, 2048, 2500, 3000 3600, 5000, 6000, 8000
Elektrické parametry
Výstupní signály		A, B, Z (Linkový výstup A, /A, B /B, Z, /Z)
Fázový posun		mezi signály A a B: T/4±T/8(T=perioda signálu A)
Výstupní úrovně	Univerzální výstup	L: Proud zátěží: max. 20 mA, zbytkové napětí: max. 0,5 V H: Proud zátěží: max. -20 mA, zbytkové napětí: min. Un - 2,5 V
	NPN OS	Proud zátěží: max. 30mA, zbytkové napětí: max. 0,4 V
	Napěťový výstup	Proud zátěží: max. 10mA, zbytkové napětí: max. 0,4 V
	Linkový výstup	L: Proud zátěží: max. 20mA, zbytkové napětí: max. 0,5 V H: Proud zátěží: max. -20mA, zbytkové napětí: max. 2,5 V
Rychlost přeběhu ( náběžná/ sestupná hrana)	Univerzální výstup	max. 1µs	Podmínky měření: kabel 2 m Isink = max. 20mA
	NPN OS	max. 1µs
	Napěťový výstup	max. 1µs
	Linkový výstup	max. 0,5µs
Maximální výstupní frekvence		180 kHz
Proudová spotřeba		max. 60mA (bez zátěže), provedení s linkovým výstupem max. 50 mA (bez zátěže)
Izolační odpor		min. 100M? (pro 500Vss)
Dielektrická pevnost		750 Vst, 50 / 60 Hz po dobu 1 minuty (mezi libovolnou svorkou a pouzdrem)
Připojení		kabel (standart), kabel zakončený konektorem
Mechanické parametry
Počáteční moment		0,0007 Nm
Setrvačný moment		8x 10^-6kgm²
Zatížení hřídele		radiální:max. 10N, axiální: max. 2,5N
Povolená úchylka		radiální:max. 0,1mm, axiální: max. 0,2 mm
Maximální otáčky		5000 ot./min.
Vibrace		amplituda 1.5, při frekvenci 10 - 55 Hz v osách X, Z, Y po dobu 2 hodin
Rázy		max. 75 G
Teplota		Provozní: -10 až 70°C, skladovací: -25 až 85°C
Relativní vlhkost		Provozní: 35 až 85%, skladovací: 35 až 90%
Krytí		IP 50
Kabel		stíněný, 5-žilový,O5mm, délka 2 m ( linkový výstup:stíněný,8-žilový,O5mm, délka 2 m)
Příslušenství		spojka O8 mm
Hmotnost		přibližně 275 g
Certifikace		CE (vyjma provedení s linkovým vstupem)
