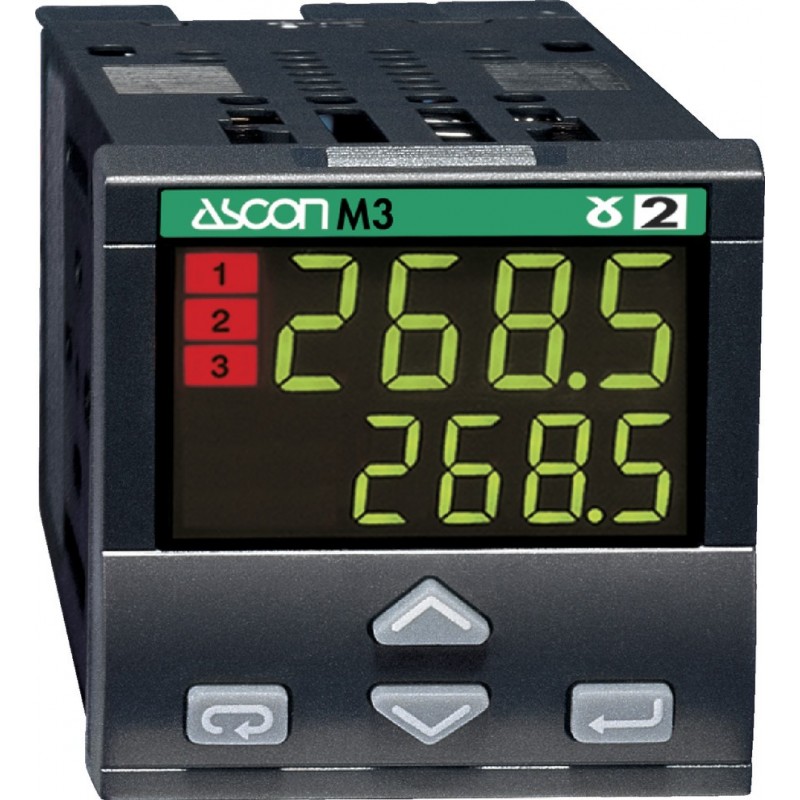

Regulátor teploty M3, M33100-0000, 48x48mm

Zobrazit větší

* obrázek má pouze ilustrační charakter

Poslat příteli
Poslat příteli
Regulátor teploty M3, M33100-0000, 48x48mm
Napájení: 85-264V AC, rozměry: 48x48 mm, výstup: relé OP1/OP3/OP2 relé nebo logické, nekonfigurovaný bez komunikace
^*Jmeno vašeho přítele:
^*E-mail vašeho přítele:
^* Povinná pole
nebo Zrušit

Nové zboží

Skladem u dodavatele

Dodání do 3-5 pracovních dnů

Napájení: 85-264V AC, rozměry: 48x48 mm, výstup: relé OP1/OP3/OP2 relé nebo logické, nekonfigurovaný bez komunikace

Více informací

Více informací
Parametry
Zákazníci také zakoupili
Ostatní produkty ve stejné kategorii

Více informací

Vstupy			Výstupy
Termočlánky J, K, T, S Termočlánky L		podle IEC 584 podle DIN 43710	Hlavní výstup OP1, OP2 nebo OP3
Vnitřní komp. studeného konce		0 až 50°C	Výstupní relé	1 spínací kont. 2A/250Vst
Odpor vedení		150Ω max.	Výstupní triak	1A/250Vst (odporová zátěž)
Přesnost měření		0,25%±1digit(pro tepl.čidla) 0,1%±1digit(pro mV a mA)	Pomocný výstup OP2
Odchylka měření		<2μV/°C okolní teploty <0,5μV/100Ω odporu vedení	Logický napěťový úroveň 0 úroveň 1	0,5V ss (neizolovaný) 5V ss, 30 mA max.
Odporové teploměry Pt100		2- nebo 3-vodičovépřipojení -podle DIN 43760	Poznámka: Všechny tři výstupy je možné konfigurovat jako hlavní nebo pomocný výstup.
Odpor vedení		20Ω max.	Typ alarmu: odchylka pásmo nezávislý	v celém rozsahu od 0 až do plného rozsahu v celém rozsahu
Přesnost měření		0,2%	Napájecí zdroj pro převodník	18V ss, 30 mA max.
Odchylka měření		<0,1°C/10°C okolní teploty <0,1°C/10Ω odporu vedení ss proud a napětí	Regulační charakteristiky
Vstupní odpor		>10MΩ(0/4 - 20mA s ext.bočníkem 2,5Ω) >10MΩ(0/10 - 50mV)	Regulační algoritmus	P, PI, PD, PID nebo ZAP–VYP
Odchylka měření		<0,1% při 20°C okolní teploty	Pásmo proporcionality	0,5 až 999,9%
Typy vstupu			Integrační časová konstanta	0,1 až 100 min
Vstup:		Rozsah:	Derivační časová konstanta	0,01 až 10 min
Odp. tepl.: Pt100		-99,9 až +300,0°C -200 až +600°C	Čas cyklu	1 až 200 s
Termočlánky:	L	0 až +600°C	Automatická korekce překročení	0,01 až 1,00
	J	0 až +600°C	Hystereze	0,1 až 10% pro VYP-ZAP
	T	-200 až +400°C	Sériová komunikace
	K	0 až +1200°C	Typ	RS485 dvouvodičové připojení
	S	0 až +1600°C	Protokol	MODBUS / JBUS
Konfigurovatelný vstup mA a V ve fyzikálních jednotkách		0 až 50mV (0 až 20mA/odp.2,5Ω) 10 až 50mV (4 až 20mA/odp.2,5Ω) jiné vst. úrovně a rozsahy na objednávku	Programovatelná rychlost	1200, 2400, 4800, 9600 bit/s
Rozsah stupnice		-999 až +9999	Všeobecné charakteristiky
Minimální rozsah stupnice		100 dílků	Napájecí napětí	85 až 264 V st, 18 až 28Vst, 20 až 30Vss
Zobrazení		jednotky (xxxx), desetiny (xxx,x), setiny (xx,xx), tisíciny (x,xxx)	Třída izolace	C podle VDE 0110
A/D převodník		50000 bodů	Mezní teplota provozní skladovací	0°C až + 50° C -20°C až + 70° C
Měřící interval		0,5 s	Třída krytí podle DIN 40040 čelní panel svorkovnice	IP65 IP20
Zajištění výstupu -vstupní signál mimo rozsah stupnice nebo porucha měřící smyčky (přerušení nebo zkrat) zobrazení poruchy a výstup Y1 se uvede do bezpečnostního stavu			Hmotnost	100g
